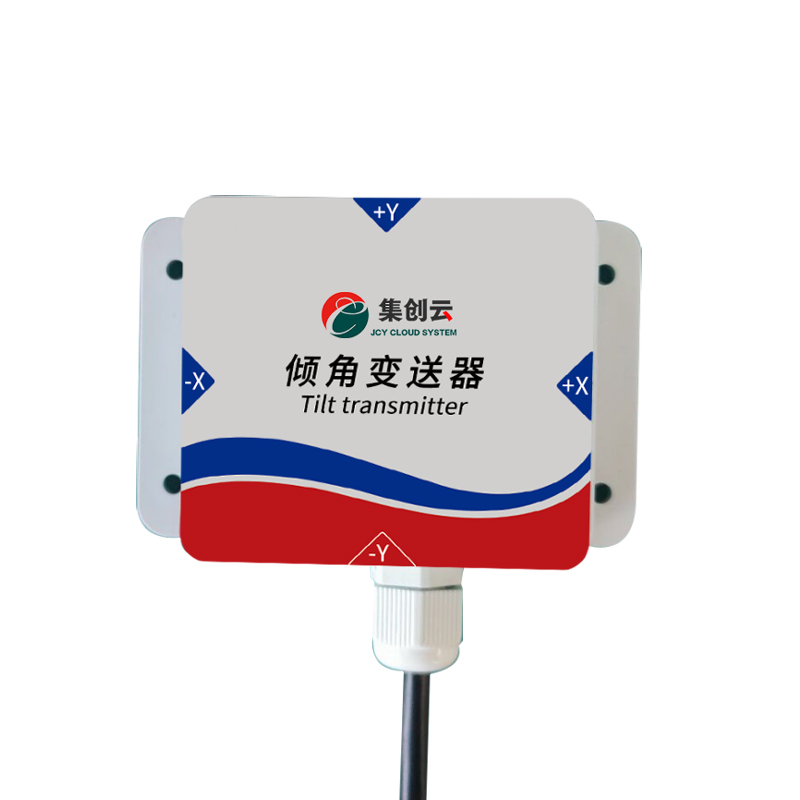

1.產品簡介

1.1產品概述

    傾角變送器是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。

1.2功能特點

n  采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。

n  具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。

n  采用專用的485電路，標準ModBus-RTU 通信協議，通信地址及波特率可設置。

n  5~30V 直流寬電壓范圍供電。

n  具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。

1.3 技術參數

1.4產品選型

2.1外形尺寸

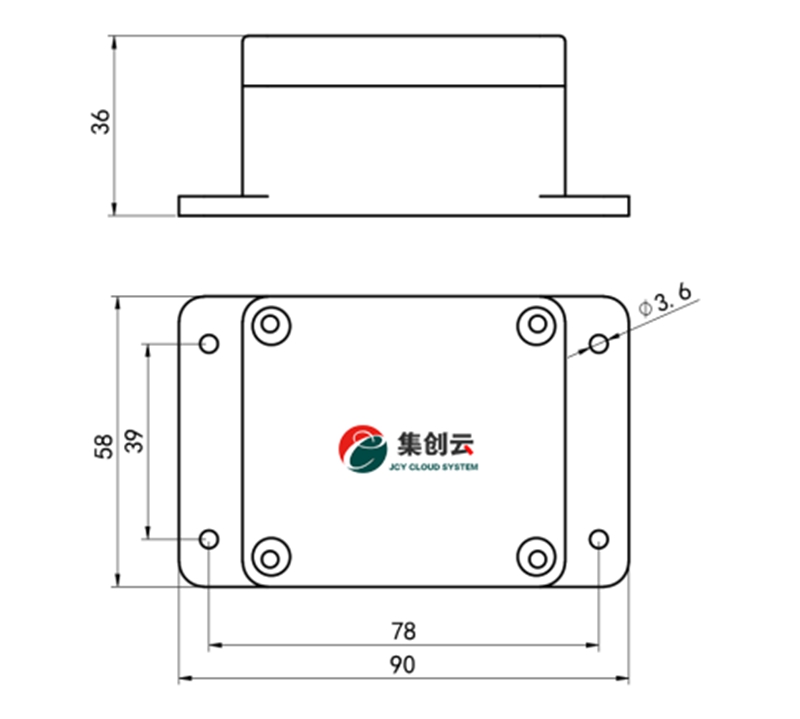

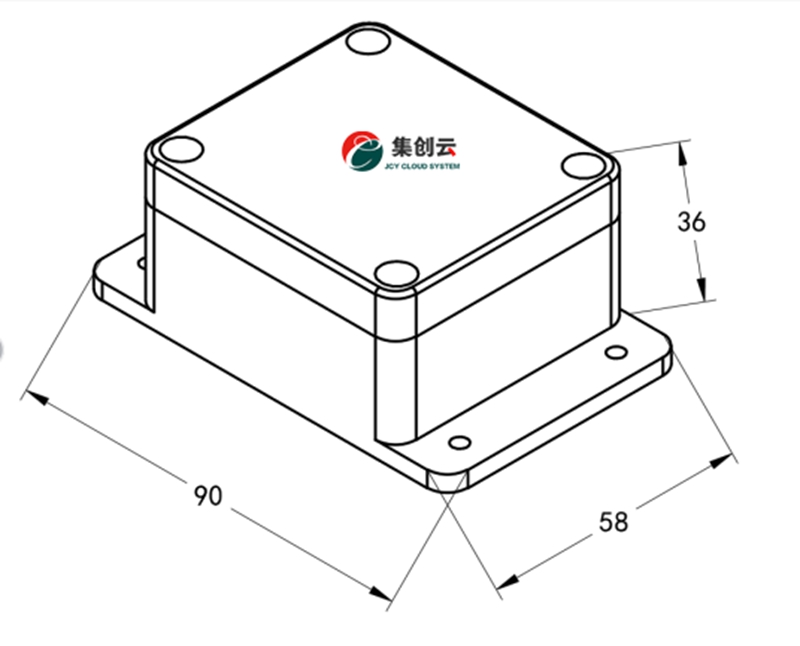

設備尺寸圖（單位：mm）

2.2安裝方法

模塊默認安裝方向為水平安裝，當模塊需要垂直放置時，可以用垂直安裝設置。

垂直安裝方法：垂直安裝時，把模塊繞 X 軸旋轉 90°垂直放置，在上位機配置欄里面“安裝方向”選項中選擇“垂直”。設置完成后要進行校準才能使用。

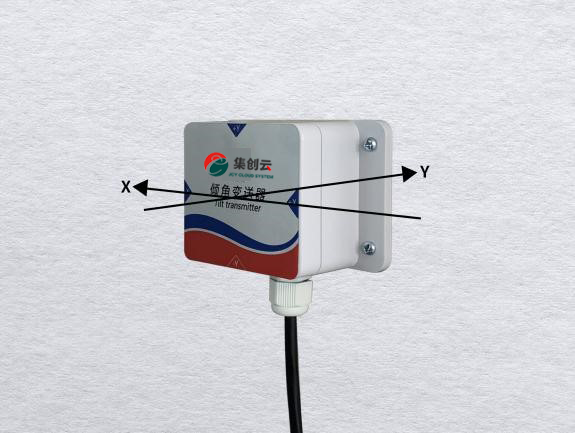

垂直安裝時，X軸為水平向左，Y軸為垂直于墻面向里。

              水平安裝（俯視角度）

                                          垂直安裝

3.   使用方法

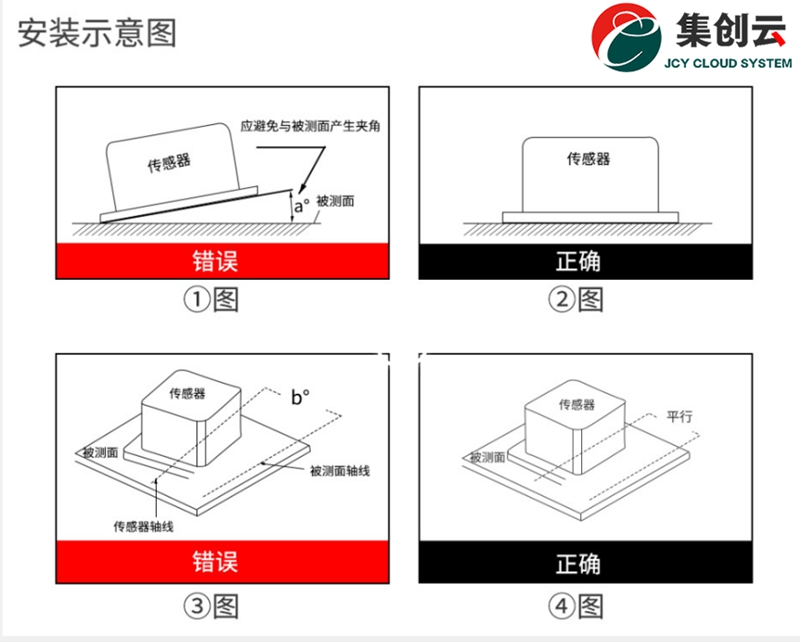

請按照正確的安裝方法進行傾角變送器的安裝，不正確的安裝會導致測量誤差，尤其注意兩“面”和兩“線”：

（1）傾角變送器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成變送器測量夾角誤差。

 （2）傾角變送器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角

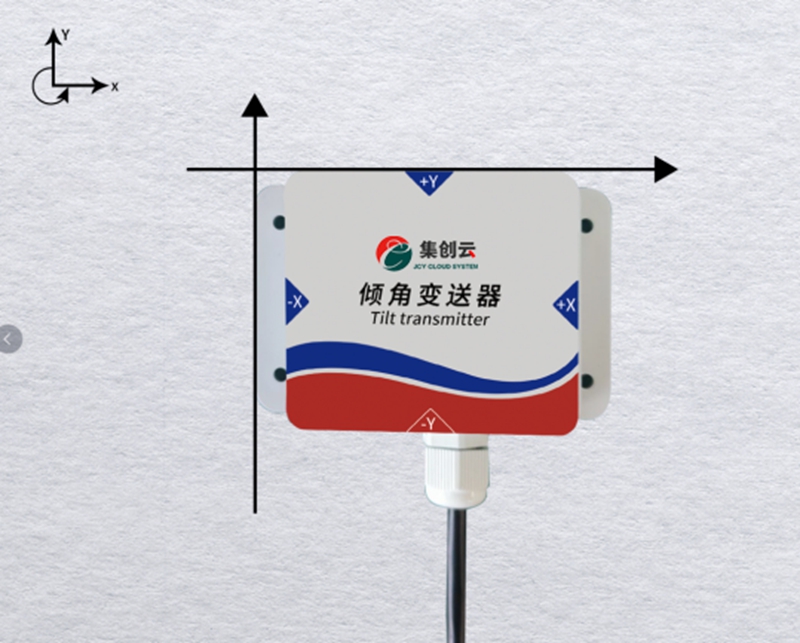

（3）將設備正放在桌面上，向右為 X 軸，向上為 Y 軸。旋轉的方向按右手法則定義，即右手大拇指指向X軸向，四指彎曲的方向即為繞該軸旋轉的方向。X 軸角度即為繞X軸旋轉方向 ，Y 軸角度即為繞 Y 軸旋轉方向的角度。
